頻率范圍：9KHz～1.5GHz,3.0GHz和26.5GHz



·堅固、便于攜帶的機箱適于在實驗室、工廠以及維

修現場使用

·≥28次測量更新/秒以及經GPIB 為≥30次測量

更新/秒

·價格適中，提供基本性能ESA-L系列頻譜分析儀

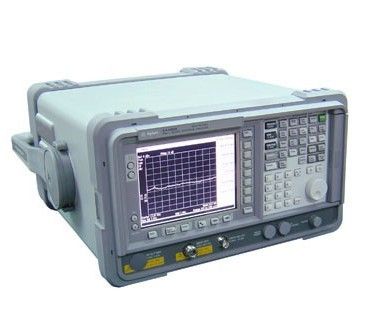

　　Agilent公司擴大了ESA-L系列，新型、低成本、全合成式頻譜分析儀能工作到3.0和26.5GHz。



　　ESA-L系列具有≥28次測量更新/秒以及經GPIB為≥30次測量更新/秒的顯示速率和先進的5ms掃描時間，從而能縮短測試時間并提高生產效率。

測試結果精確

　　連續鎖相合成器提高了頻率測量的穩定性和重復性，而自動的輔助調節則提供了連續校準。此外，只需開機5分鐘之后便達到遠見定的性能。

便攜運用

　　可選用的彈性卡入式電池消除了電源線的限制?？蛇x用的12Vdc電源電纜允許直接利用汽車電池進行工作。

封裝和結構牢固

　　ESA-L系列具有密封的前面板、百葉窗式通風孔，并在側面安裝了風扇，以在各種各樣的氣候條件下對儀器進行保護，因而特別適于維修現場環境使用。橡膠包封的前、后機架能承受運輸過程中的劇烈振動。

使用方便

　　機內幫助按鈕可以提供若干鍵功能命令和遠地編程命令，從而無需攜帶用戶手冊。此外，測試由于采用內置極限線和合格/不合格信息而得到進一步簡化。內置磁盤驅動器可以對測量結果進行貯存，并能迅速方便地傳送到您的PC機上。

成本低

　　以適中的價格提供所有上述特點，全球3年的標準保修期。

用于ESA-L系列的PC軟件

　　BenchLink XL PC軟件便于將ESA測量跡線數據直接傳送至MS Excel電子報表上或?qū)⑵聊粓D像直接傳送至MS Word文件上，供分析、存檔、顯示或打印使用。測量結果可以經GPIB、RS232或LAN傳送（利用兩臺PC機或1個E2050A GPIB/LAN適配器）。分析儀狀態可以貯存和恢復。對重復測量序列的無人值守操作，能按日期和時間進行傳送。BenchLink XL包括標準件以及GPIB和RS232選件。

頻率技術指標

頻率范圍

E4411B：50Ω9KHz～1.5GHz

E4411B:75Ω(選件1DP)：1MHz～1.5GHz

E4403B：9KHz～3.0GHz

E4408B：9KHz～26.5GHz

頻段　　　　 本振諧波次數=N　　 中心頻率

0　　　　　　　　 1-　　　　　　 9KHz～3.0GHz

1　　　　　　　　 1-　　　　　　 2.85GHz～6.7GHz

2　　　　　　　　 2-　　　　　　 6.2GHz～13.2GHz

3　　　　　　　　 4-　　　　　　 12.8GHz～19.2GHz

4　　　　　　　　 4-　　　　　　 18.7GHz～26.5GHz

頻率基準

　　老化率：±2×10-6/年

　　調整率：±5×10-7

　　溫度穩事實上性：±5×10-6

頻率讀出精度

　?。ㄆ鹗?、終止、中心、頻標）：±（頻率讀數×頻率基準誤差1+頻率間隔的0.75%+分辨帶寬（RBW）的15%+10Hz+1×N2）

頻標計數器

　　分辨率：可以1Hz選擇到100KHz

　　精度：±（頻標頻率×頻率基準誤差1+計數器分辨率）

頻率間隔

　　范圍：0Hz（零頻率間隔）

　　　　 E4411B:100Hz～1.5GHz

　　　　 E4403B:100Hz～3.0GHz

　　　　 E4408B:100Hz～26.5GHz

　　分辨率：2Hz×N2

　　精度：頻率間隔的±1%掃描時間

　　范圍：4ms～4000s

　　精度：±1%

　　掃描觸發：自激、單次、電源、視頻、外部、延遲、偏置

　　偏置觸發范圍：±327ms～±323ks

　　掃描（跡線）點：401

分辨帶寬

　　范圍（-3dB帶寬）：1KHz～3MHz，按1-3-10順序分檔，和5MHz。

　　（-6dB帶寬，EMI）：9KHz，120KHz

　　精度（1KHz～3MHz RBW）：±15%

　?。?MHz RBW）：±30%

　　選擇性（60 dB/3 dB帶寬比）：＜15:1(典型值)

視頻帶寬（-3dB)

　　30Hz～1MHz,按1-3-10順序分檔。3MHz（典型值）

穩定度

　　噪聲邊帶（對連續波信號的偏離1KHz分辨帶寬（RBW）、30Hz視頻帶寬（VBW）和取樣檢波器）

　　≥10KHz：≤-90dBc/Hz+頻率＞6.7 GHz時的20 Log N2

　　≥20KHz：≤-98dBc/Hz+頻率＞6.7 GHz時的20 Log N2

　　≥30KHz：≤-100dBc/Hz+頻率＞6.7 GHz時的20 Log N2

　　≥100KHz：≤-112dBc/Hz+頻率＞6.7 GHz時的20 Log N2

剩余調頻

　　1KHz RBW，1KHz VBW：≤150Hz p-p×N2，100ms

與系統相關的邊帶，與連續波信號的偏離：

　　≥30KHz：≤-65dBc+頻率＞6.7 GHz時的20 Log N2

指標



總幅度精度4：±（0.6dB+絕對頻率響應）

在參考設置5上：±0.4dB

測量范圍

顯示的平均噪聲電平到最大安全輸入電平

輸入衰減器范圍：

　　E4411B：0～60dB,以5dB步進

　　E4403B,E4408B:0～65dB,以5dB步進



平均連續功率

　　E4411B：（≥15 dB衰減）：+30dBm(1W)

　　E4403B,E4408B:（≥5 dB衰減）：+30dBm(1W)

峰值脈沖功率

E4411B：（≥15dB衰減）：+30dBm（IW）

E4403B，E4408B：（≥30dB衰減）：+50dBm（100W）



1 dB增益壓縮：（在輸入混頻器上的總功率）3

　　E4411B，E4403B:0dBm；

　　E4408B；（50MHz～6.7GHz）：0dBm（6.7GHz～13.2GHz）：-

　　3dBm，（13.2GHz～26.5GHz）：-5dBm

顯示的平均噪聲電平（輸入端接匹配負載，0dB衰減，30Hz VBW，取樣檢波器，1kHz RBW，參考電平=-70dBm）

E4411B：

　　400kHz～1MHz：≤-117dBm

　　10MHz～500MHz：≤-119dBm

　　500MHz～1.0GHz:≤-117dBm

　　1.0GHz～1.5GHz:≤-113dBm

E4403B:

　　10MHz～1GHz:≤-117dBm

　　1GHz～2.0GHz:≤-116dBmE4408B:

　　10MHz～1.0GHz:≤-116dBm

　　1.0GHz～2.0GHz:≤-115dBm

　　2.0GHz～6.0GHz:≤-112dBm

　　6.0GHz～12.0GHz:≤-110dBm

　　12.0GHz～22.0GHz:≤-107dBm

　　22.0GHz～26.5GHz:≤-101dBm

顯示范圍

對數刻度:距參考電平起0～-85dB經校準的;0.1，0.2，0.5dB/格

　　　　和1～20dB/格，按1dB步進，顯示10格

線性刻度：10格

刻度單位：dBm，dBmV，dBμV，V和W

絕對頻率響應（相對于50MHz，10dB衰減，20℃～30℃）

　　9kHz～3.0GHz:±0.5dB

　　3.0GHz～6.7GHz:±1.5dB

　　6.7GHz～13.2GHz:±2.0dB

分辨帶寬轉換的不確定度（在參考電平和1kHz RBW條件下）

　　3kHz～3MHz RBW:±0.3dB

　　5MHz RBW:±0.6dB

參考電平

范圍：-149dBm～

分辨率

　　對數刻度：±0.1dB

　　線性刻度：參考電平的±0.12%

精度：（固定頻率、固定衰減和相對于-35dBm處）

　　參考電平-輸入衰減器設置

　　-10dBm～＞-60dBm：±0.3dB

　　-60dBm～＞-85dBm：±0.5dB

　　-85dBm～＞-90dBm：±0.7dB

顯示刻度轉換的不確定度

　　線性到對數的轉換:在參考電平處為±0.15dB

　　對數刻度轉換:無誤差

顯示刻度的逼真

　　距參考電平0～-80dB:±(0.3dB+0.01×距參考電平的dB數

對數增量精度

　　距參考電平:0～-80dB:±0.4dB/4dB

線性精度:參考電平的±2%

寄生響應

二次諧波失真:

　　E4411B

　　2MHz～750MHz:對于輸入混頻器3上的-40dBm信號為＜-75dBc

　　 E4403B,E4408B:

　　10MHz～500MHz:對于輸入混頻器3上的-30dBm信號為＜-60dBc

　　500MHz～1.5GHz:對于輸入混頻器3上的-30dBm信號為＜-70dBc

1.5GHz～2.0GHz:對于輸入混頻器3上的-10dBm信號為＜-80dBc

　　2.0GHz～13.5GHz:對于輸入混頻器3上的-10dBm信號為＜-95dBc

最大可達到的二階動態范圍
