設定分辨率：1Hz
測量分辨率：±0.01ppm
精度：±10ppm (23+5℃)
溫度穩定度：±7.5ppm (0～55℃，代表值)
長時間穩定度：±3ppm (年，代表值)

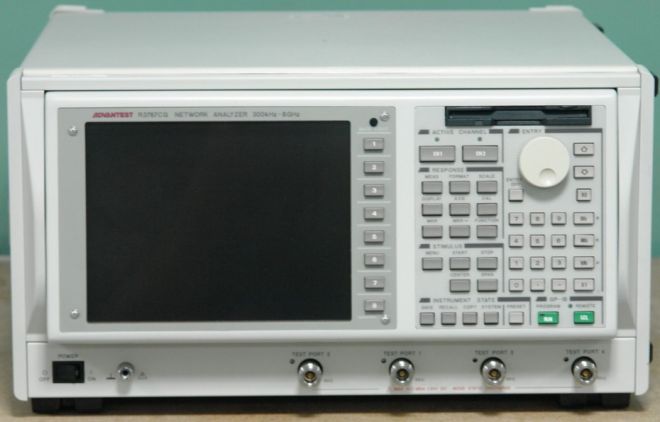

Advantest R3767CG 8G矢量網絡分析儀|愛德萬網絡分析儀|300kHz至8GHz
特點：
?頻率范圍：300kHz～3.8GHz (R3765CG)
? 300kHz～8GHz (R3767CG)
?多端口器件測量
?掃描時間：150μs/點(在2端口全校準條件下)
?內置3端口或4端口測試裝置(選件)
?軟件夾具(選件)
?阻抗轉換(選件)
?端口轉換(選件
?匹配網絡(選件)

R3767CG系列網絡分析儀
R3767系列8GHz網絡分析儀能夠測量幅度、相位、群延遲和阻抗。測量的頻率范圍為

40MHz（300K）~8GHz。由于它具有高速信號處理結構，R3767系列網絡分析儀可以進行10kHz RBW

（IF帶寬）的0.25ms/點的快速測量。R3765系列可應用于生產線或工程中。系列包括三種型號：A型（基

本型），B型（內置電橋）和C型（內置S參數測試裝置）。

測量性能
掃描通道 2通道 (CH1，CH2)
顯示通道 4通道 (CH1，CH2，CH3，CH4)
軌跡 2軌/通道 (8蹤顯示)
測量參數 S11，S21，S12，S22
OPT.11/13：S11，S22，S33，S21，S12，S31，S13，S23，S32
OPT.14：S11，S22，S33，S44，S21，S31，S41，S12，S32，
         S42，S13，S23，S43，S14，S24，S34
根據參數算出阻抗(Z)，導納(Y)計算
測量格式 直角坐標表示：振幅 (線性/對數)，相位，群延時，VSER，
復數 (實部/虛部)
史密斯圖：光標值，線性/對數，相位，復數 (實部/虛部)，R+jX，
          G+jB
Polar極坐標表示：光標值，線性/對數，相位，復數 (實部/虛部)

測試端口特性
測試端口回波損耗：25℃±5℃
18dB（40MHz~2.6GHz）
16dB（2.6GHz~3.8GHz）
方向性：25℃±5℃
30dB（40MHz~2.6GHz）
26dB（2.6GHz~3.8GHz）
串音
A/B型 C型
90dB 90dB（40MHz~2.6GHz）
85dB（2.6GHz~3.8GHz）
連接器：N型，50歐姆
噪聲電平：測試端口的輸入電平
-90dBc（3kHz BW）
-100dBc（10kHz BW）
輸入電平：0dBm（A/B型）
+15dBm（C型）
輸入破壞電平：+20dBm
